מצלמות שביל- הסבר על חיישן התנועה המובנה

רקע

מצלמות שביל כוללות חיישן תנועה מסוג אינפרא אדום פסיבי (PIR ) אשר מזהה תנועה המתרחשת מול המצלמה.

במידה והחיישן מזהה תנועה הוא מפעיל את מצלמת השביל באופן כמעט מיידי (הזמן בין הזיהוי על ידי חיישן התנועה במצלמה ועד להפעלת המצלמה נקרא Triggering Time).

לאחר מכן המצלמה מצלמת תמונה/רצף תמונות סטילס (חלק מדגמי המצלמות מאפשרים אף לבצע הקלטת וידאו קליפ קצר.

אופן פעולת חיישן תנועה מסוג אינפרא אדום פסיבי

​חיישן התנועה המובנה במצלמת שביל (PIR), מספק פתרון פשוט וזול לזיהוי תנועה מול המצלמה.

לחיישן ה PIR נדרש קו ראיה לאובייקט אותו הוא נדרש לזהות בתנועה כלומר שדה הראייה לפניו צריך להיות פתוח.

החיישן מודד פליטת אינפרא אדום מהגוף שלפניו, פליטת אינפרא-אדום קשורה באופן ישיר לטמפרטורה של האובייקט ולכן ניתן לומר שחיישן התנועה בעצם מזהה תנועה על ידי זיהוי שינוי הטמפרטורה שמולו באופן מהיר יחסית.

השפעת הטמפרטורה בסביבה על ביצועי הגילוי של החיישן

מכיוון שחיישן ה PIR מחפש שינויי בטמפרטורה שמולו, נוצר מצב שכאשר הטמפרטורה הסביבתית היא באזור 35 מעלות, היכולת של החיישן לראות אדם שעובר מולו היא מאוד נמוכה (מכיוון שהאדם למעשה שקוף מבחינת טמפרטורה כי הטמפרטורה שלו מאוד דומה לטמפרטורת הסביבה).

גורמים נוספים להשפעה על חיישן התנועה במצלמת השביל

  • קרני שמש שעוברות מול המצלמה
  • רוח הגורמת לתנועת עלים
  • משב רוח עם טמפרטורה גבוהה/נמוכה מהטמפרטורה הסביבתית

חשוב להכיר את הגורמים הנ”ל ולהשתדל להימנע מהם ככל שניתן מבחינת תנאי ההתקנה כדי למזער את השפעתם.

שטח הגילוי של חיישן התנועה

​חשוב לדעת מהו שטח הגילוי האפקטיבי של חיישן התנועה המובנה במצלמת שביל.

עפ”י הגדרת היצרן (כל מצלמות השביל משתמשות ברכיבי גילוי מאוד דומים) מפתח הגילוי של חיישן ה PIR הוא 60 מעלות.

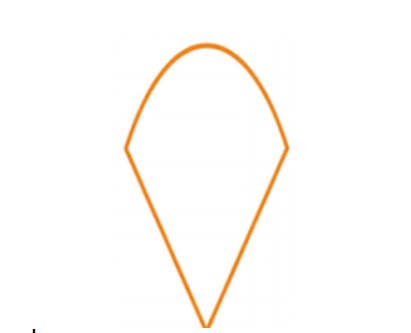

ראו מטה שירטוט סכמתי של שטח הגילוי:

הערה חשובה:

ככל שמתקרבים למצלמה מפתח הגילוי צר יותר – כשאנו עומדים יחסית קרוב למצלמה רצועת הגילוי שבה המצלמה מזהה אותנו היא צרה.

ככל שמתרחקים מן המצלמה רצועת הגילוי גדלה אך מצד שני החשיפה להתרעות שווא שנגרמות מגורמים סביבתיים רגילים גבוהה יותר

MG983G-30M
